【材料】莱尔德BMI-S-608一体式屏蔽解决方案，减少了相邻屏蔽盖之间所需间隙，维护更简单且人工成本低

时间： 2024-06-04 来源：LAIRD（莱尔德高性能材料公众号）

代理服务

技术支持

采购服务

LAIRD™ BMI-S-608 屏蔽框架使用了不锈钢结构和无盖设计，四面的屏蔽侧壁上都带有弹簧指。与传统的屏蔽盖相比，该产品采用了莱尔德的标准板级屏蔽技艺，使电磁干扰得到有效控制，并且可以直接用于制造商的单独铸件/散热器主外壳的一部分。这个产品的弹簧指设计可以直接固定散热器外壳，有助于将散热器直接与PCB的热敏元件紧密结合，形成对PCB周边进行屏蔽的解决方案。与屏蔽盖相比，BMI-S-608减少了相邻屏蔽盖之间所需的间隙，使维护更加简单，并且降低了人工成本，提高了设计上的灵活性。

集成式且可节约成本的屏蔽解决方案

降低热传导链的复杂度

BMI-S-608是一款一体式屏蔽解决方案，广泛应用于汽车行业。相较于传统的顶部安装盖用于安置热敏元件，BMI-S-608采用铸件/散热器主外壳直接放置于屏蔽框架之内，并通过集成接触弹簧指紧紧扣住的方式来实现。这个方案在为元件提供经济高效的电磁干扰屏蔽的同时，弹簧指还形成了供铸件/散热器使用的电触点和接地点。而且压铸外壳的贴合紧密且固定密封，确保了与高热负载的集成电路之间直接的表面对表面接触。该产品的特点、优势和规格包括：

· 增强PCB布局设计的灵活性

· 减小相邻屏蔽盖之间的间距

· 简化了元件维修

· 可替代多元件制造商解决方案

· 基本材料：不锈钢X10 CrNi18-8、(EN 1.4310)

· 表面镀层/处理：预镀哑光镀锡：2-5μm

· 底层镀镍：最小1μm

· 出色的焊接性能和耐腐蚀能力

· 版本-尺寸：表面贴装器件框架39.6mm*39.6mm*7mm

· 工作温度：-40至+125℃，可短时耐受+150℃

· 材料厚度：0.2mm

· 平面度/共面度：常规<0.10mm

市场和特定应用：

· 汽车/ADAS/AVS

· 信息娱乐系统智能箱体、无线电导航系统、仪表盘显示、大功率计算装置

· 车辆中央控制器

· 域控制器

发送到邮箱 |
+1 赞 0
收藏
评论 2
| 转发至：

本文由犀牛先生转载自LAIRD（莱尔德高性能材料公众号），原文标题为:新品发布丨Laird™ BMI-S-608一体式屏蔽解决方案，本站所有转载文章系出于传递更多信息之目的，且明确注明来源，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理。

平台合作

提交评论

全部评论（2）

小云帆 Lv7. 资深专家 2024-12-20

学习了
zwjiang Lv9. 科学家 2024-06-13

学习学习

没有更多评论了

【IC】思瑞浦发布高集成度汽车级PMIC芯片TPU25401！赋能汽车座舱、ADAS高效稳定供电

思瑞浦发布高集成度的汽车级电源管理芯片（PMIC）——TPU25401，专为汽车智能座舱、ADAS等系统中的主控SoC（片上系统芯片）供电，为汽车电子系统的电源管理带来新的选择。

2023-10-08 - 产品代理服务技术支持采购服务

【材料】LAIRD最新无硅导热界面材料Laird™ Tflex™ SF4和SF7，兼具优异压缩性能和卓越热阻表现

LAIRD最新推出的两款无硅导热界面材料——Laird™ Tflex™ SF4和Laird™ Tflex™ SF7，进一步丰富了备受赞誉的Tflex™ SF10产品线，提供了更多不同导热范围的选择。这两款柔性无硅导热界面材料不仅导热性能优异，还能有效减少对电路板和器件的过度应力。Tflex™ SF4和Tflex™ SF7的导热系数分别为4W/mK和7W/mK，兼具优异的压缩性能和卓越的热阻表现。

2024-11-06 - 产品代理服务技术支持采购服务

【元件】Laird™ Steward™ TYS系列超薄功率电感器满足AEC-Q200认证要求，轻量小巧设计带来更高电流处理能力

满足AEC-Q200认证要求的全新高质量TYS201610L、252010L和252012L 系列表面贴装式大电流、高密度、低 DCR 功率电感器，已成为Laird™Steward™TYS产品组合中尺寸最小、重量最轻的一个系列。采用坚固耐用的铁氧体磁芯，带来了出色的电流饱和性能，确保了大电流工作条件下的可靠表现，将为高级辅助驾驶系统（ADAS）和相关汽车领域应用带来新优势。

2025-01-06 - 产品代理服务技术支持采购服务

宜科（ELCO）连接器选型指南

企业简介连接系统产品综合应用连接器型号说明和介绍 M12连接器 M8连接器电源系列连接器 7/8 & Snap-In连接器自动化连接器法兰连接器分线盒线缆

宜科 - PROFIBUS接头,法兰双端预注电缆,一分二连接器,通用型适配器,现场接线式I/O连接器,单端总线预铸电缆,现场接线连接器,单端电源预铸电缆,I/O电缆,PROFINET加长臂,M12-M12双端预注电缆,RJ45双端预注电缆,弯角形现场接线连接器,双端总线预铸电缆,RJ45现场接线式电缆,现场接线式连接器,M12预注电缆,阀岛定制应用连接器,双端预铸PROFIBUS电缆,双端RJ45-M12法兰预注连接电缆,预注I/O连接器,连接系统标准连接器,线缆,现场接线,双端M8-M12预注连接电缆,PROFINET连接器,双端预注连接器,直线形现场接线连接器,分线盒,双端M12预注电缆,双端RJ45-M8预注连接电缆,屏蔽功能电缆,快速连接SNAP-IN连接器,体式一分二适配器,双端预注I/O连接器,双端预铸细缆,PROFIBUS连接器,DEVICENET连接器,特殊适配器,CC-LINK连接器,单端预铸带支线电缆,直线型电源连接器,M12-M12法兰双端预注电缆,M8-M8双端预注电缆,MICRO-MICRO T型头,弯角形预注连接器,M12双端预注电缆,终端电阻,拖链电缆,法兰连接器,双端电源预铸电缆,标准适配器,拖链PROFIBUS电缆,一体式一分二模块适配器,双端M8-M8预注连接电缆,双端RJ45预注电缆,电缆,PUR电缆,直线形单端预注I/O连接器,总线连接器,L/O线缆,RJ45现场接线式/M12预注电缆,电源系列连接器,干线T型分支头,阀连接器,一体式一分二I/O连接器,柔性DEVICENET粗缆,PROFINET活接头,RJ45-M8双端预注电缆,PROFINET 总线,RJ45,双端M12 X-CODE预注连接电缆,标准DEVICENET粗缆,防火花喷溅电缆,干线Y型分支头,以太网类连接器,一体式一分为二连接器,辅助电源预铸电缆,预注电缆,PVC电缆,单端预铸PROFIBUS电缆,一体式一分二适配器,总线接头,现场接线型连接器,PROFINET塑料活接头,预注连接器,单端预铸CC-LINK电缆,直线形预注接线连接器,预注电源连接器,自动化连接器,体式一分二阀岛定制应用连接器,双端RJ45现场接线式电缆,MINI-CHANGE干线T型头,M8-M12双端预注电缆,7/8连接器,SNAP-IN连接器,特殊型适配器,双端预注电缆,分线盒配套标记板,体式一分二连接器,I/O线缆,标准CC-LINK电缆,柔性PROFIBUS电缆,标准PROFIBUS电缆,RJ45预注电缆,CC-LINK接头,MICRO-CHANGE T型头,PROFIBUS总线分支器,连接器,无源分线盒,高柔性电缆,配套标记板,塑料分线盒,电源分支器,弯角形单端预注I/O连接器,RJ45-M12法兰预注电缆,双端预铸CC-LINK电缆,PROFINET金属活接头,双端RJ45预注连接电缆,标准DEVICENET细缆,双端RJ45现场接线式/M12预注电缆,直线形预注连接器,现场连接器,单端预注连接器,L200/E341,L200/E344,LSB8.4-0/C,ESP4-8-3N-Q12,L200/E340,CB12.4-2/WS/P,L200/E349,ESP8-12-2N-3,L200/E346,LSB12.8-9/C(BU),CB12.12-2,DND29A-MXXX,L200/E345,ESP4-8-2P-Q12,L200/E348,E16XB8604MXXX,L200/E347,ECS-CO12.3-2-C12.4,AA5S30C01MXXX,L500/E181,C12.8-2/WS,CBO12.3-2-C8.3/LN/P,E66DA4002MXXX,L500/E182,FO7.4-0/M20,QO8.4-2,QB08.3-2/P,ENS-DA1,L200/E353,LSO12.8-9/C(BU),L200/E352,L200/E355,L200/E354,CBO12.3-2-CB8.3,CO12.3-2/WS,CO8.4-2/WS/DRC,L200/E351,ECS-CO12.5/B24,ECP8-8-2N-Q,L200/E350,CBO12.4-2,E18DD4009M100,ESP10-8-3N-3/DRC,L500/E177,L200/E357,CO8.4-2-CB12.4/LN,L200/E356,LSO12.4-0/M/S/C,L200/E359,L200/E358,A05S00C01M010,C8.3-2/EWSR,ECS-E2CO12.3-2/2/P,L500/E172,E88DD4009M100,DND03A-MXXX,E66DA4004M020,CBO8.4-2-C8.4/LN,ECS-MDCO8.3,CBO8.3-2/LN,L200/E363,ESP10-8-3P-3,CO23.19-3/P,L200/E366,L200/E360,L200/E361,CB12.5-2/DRC/EWSR,ESP6-12-3P-Q23,ECS-E2CO12.3-2/2/L,CB12.3-2/EWSR,L200/E129,CB12.4-2/WS,L200/E126,L200/E368,L200/E367,L200/E127,L200/E369,CO12.5-2/DRC/EWSR,CO12.12-3/WS/DRC,CBO8.3-2/WS/P,E16X08604M020,C8.4-2/WS,ECS-F12.5-2.2-2/2/P/VT,ESP6-8-3N-3,L200/E135,CBO12.3-2-C8.3/L,L200/E371,L200/E370,L200/E131,CB12.8-2/P,CBO12.3-2-C8.3/P,L200/E372,E6L6LDA4002M020,CO8.4-2/LN/P,L200/E379,CBO12.5-2-C12.5/LC,105006A01M010,L200/E136,CO12.3-2-CB8.3/L,L500/E193,CO12.3-2-CB8.3/P,ESP8-12-V1-3,CBO8.4-2-CB8.4/LN,CBO8.3-2-C12.3/LN,L200/E144,CO8.4-2-CB12.4/L,L200/E143,CO12.4-2-CB12.4/L,L200/E146,L200/E388,CO12.5-2/DRC/LC,CBO12.3-2-C8.3,L200/E145,L200/E140,CO8.4-2-CB12.4/P,ECS-CO12.3-2-C8.4,CO12.4-2-CB12.4/P,L200/E141,L500/E143,CBO12.5-2-CB12.5/P,ES00-52/C,L500/E145,L500/E144,CO12.4-2-C12.4/LN,L500/E389,L500/E147,L500/E146,L200/E389,L200/E147,L500/E388,L500/E149,L200/E149,ECP8-8-V1-Q,DNDF02A-MXXX,L500/E380,L500/E141,L500/E140,L200/E380,CBO12.3-2/WS/DRC,L200/E157,L200/E156,E16XB8605M020,ESP4-12-4D-Q,L500/E131,ECS-CO8.3/L,CB12.4-2/DRC,105001A01M010,ESP8-12-4P-Q,CBO12.2-2,L500/E136,L500/E135,F12.5-0/M16,L500/E379,C8.4-2/WS/P,L500/E370,CO8.4-2-C8.4/KN,L500/E372,L500/E371,CBO12.3-2-CB12.3/LN,L200/E390,ESP6-12-2P-Q12,ESP6-8-3P-3,L200/E168,CBO12.8-2/P,L200/E162,CO8.4-2/EWSR,L200/E164,CO12.4-2-CB12.4/LN/P,CO12.4-2-C12.4/P,L500/E164,CO12.4-2-CB12.4,CO12.4-2-C12.4/L,115033A01M010,L500/E168,115030A01M010,C8.3-2/WS,CO8.4-2-CB12.4/L/P,CBO12.3-2/L/P,L500/E160,L500/E162,C12.4-2/DRC,LSB12.5-9/C(BU),L200/E160,LS12.8-9/M/S/C,PDTS01,LS12.4-0/C(BU),ES01-52/C,L200/E177,1A5006-34/C,L200/E173,ES07-52/C,L200/E172,CBO12.4-2/L/P,ESP8-12-2N-Q,CO12.3-2-C8.3/P,L500/324,LS12.5-9/M/S/C,L500/E156,CO12.3-2-CB8.3/LN/P,L500/E157,ESP12,CB12.22-2/P,ESP10,L500/E390,E11D04002M020,CO12.3-2-C8.3/L,CBO8.3-2-CB8.3/L/P,ESP8-12-4A-Q,C12.5-2/P/LC,ECS-MDCO12.3,CBO8.4-2.C12.4/P,CBO8.4-2-C8.4/LN/P,L500/E349,ESP4-8-2P-3/DRC,ESP8-8-2N-3/DRC,L500/E348,CBO12.5-2-C12.5/P/LC,CO12.3-2/L/P,CO12.8-2/WS/DRC,ESP4-12-2P-3/DRC,L500/E341,L500/E340,CBO8.3-2/P,CBO8.3-2-C12.3/P,ECS-2CBO8.3-2/2/LN/P,L500/E345,FO12.4-0/M16/F,L500/E344,CBO8.3-2-C12.3/L,L500/E347,L500/E346,CBO8.4-2,CBO12.8-2,CBO8.3-2/L,E88D04009M100,L200/E182,L200/E181,ESP4-12-3P-Q,CO12.12-3,L500/E338,L500/E337,L500/E339,CO8.3-2-CB12.3/L/P,ECS-E2CBO12.3-2/2/L,C12.5-2/P,ECS-2CBO8.3-2/2/P,ECS-E2CBO12.3-2/2/P,L500/E330,L500/E332,L500/E331,CBO12.4-2-C8.4/LN/P,L500/E334,L500/E333,L500/E336,CO12.12-2,L500/E335,CO12.5-2-CB12.5/P,C12.3-2/WS/P,DND20A-MXXX,ECS-2CBO8.3-2/2/L,ESP8-12-2P-3/DRC,CO12.22-2/P,ESP4-12-3P-3,E16XB8604M020,L200/E193,ECS-2CO8.3-2/2/LN,C12.5-2/DRC,L500/E129,F12.4-0/M16,CBO8.4-2/DRC,L500/E363,LSBO12.5-0/M/S/C,LSB12.8-0/C(BU),L500/E367,E6L6LDA4004M020,L500/E366,L500/E127,L500/E369,L500/E126,L500/E368,E16X08604MXXX,ESP6-12-3N-Q23,E66DA4006M020,L500/E361,CB12.3-2,L500/E360,CBO8.3-2/WS,CO12.3-2/WS/DRC,CBO12.4-2-C8.4/L,ESP8-8-3P-3,CBO12.4-2-C8.4/P,L500/E359,CBO12.5-2-CB12.5/LC,L500/E352,CBO8.4-2/LN,ESP4-12-3A-3,L500/E351,L500/E354,L500/E353,L500/E356,CB8.4-2/WS,L500/E355,L500/E358,CBO8.4-2-CB8.4/LN/P,CB8.3-2,L500/E357,L500/E350,CO12.3-2-C8.3,F7.5-0/M20,CO12.4-2-CB8.4/L/P,ESP8-12-2P-3,E86DD4008M050,DN19A-MXXX,CO12.21-2,CO8.4-2-C12.4/LN,84-0008,CO12.4-2-CB8.4/L,84-0009,DND02A-MXXX,CBO8.3-2-C8.3/LN/P,84-0002,DND12A-MXXX,84-0004,ESP4-12-3N-Q,CO12.4-2-CB8.4/P,84-0006,CBO12.5-2/P,ECS-2CO12.4-2/2/B24,ESP4-12-V2-Q,LS12.5-0/M/S/C,LSO12.5-9/C(BU),CBO12.3-2-CB8.3/LN,CBO12.3-2-CB8.3/LN/P,E86DA4009MXXX,ESP8-12-2A-Q,CO12.4-2-CB12.4/LN,CO12.21-2/P,CO8.4-2-C8.4/L/P,CBO12.3-2-CB8.3/L,LS12.4-9/C(BU),C12.4-2/P,ESP4-12-3N-3,C12.4-2/DRC/EWSR,CBO12.3-2-CB8.3/P,ESP8-12-3N-3/DRC,L500/E329,LSB12.4-0/M/S/C,ECS-E2.3-2/2/P,ESP4-12-V2-3,ESP4-12-3N-3/DRC,FO12.5-0/M16,CB12.5-2,ESP6-8-3P-3/DRC,ESP8-12-2A-3,CO8.3-2-C12.3/LN/P,CO12.5- 2/LC,C12.21-2,ESP4-8-3P-Q12,CO8.4-2-CB8.4/L/P,CO12.5-2-CB12.5/P/LC,E16X08605M020,AA5S33C01M010,CO12.4-2-C8.4/L/P,L300/E193,CB12.5-2/P,ESP6-12-2P-3,ESP8-8-3N-3/DRC,LS12.5-0/C(BU),FO8.3-0/M8,CO12.5-2/WS,LSO8.3-0/C(BU),LSBO12.4-0/M/S/C,CB12.8-2,ECS-2CBO8.3-2/2/LN,CO23.19-3/DRC,CO8.4-2-C8.4/LN/P,CB8.3-2/WS,CBO8.3-2-CB8.3/LN/P,DN150,A05S06C01M010,CO8.3-2-CB12.3,CBO12.5-2-CB12.5/P/LC,CBO12.4-2/EWSR,B05S06PP8M010,DND31A-MXXX,CBO12.4-2/L,CBO12.4-,机器人,汽车,装配线,工业无线通讯,智能设备,电子制造,粉末冶金工业炉,智能物流仓储系统,印刷机械,电磁阀,生产线,汽车零部件,物联网,云平台,PROFINET标准模块,自动化工业,工业机器人,物流设备,过程自动化,工业现场总线,高精度机床,自动化生产线,机床行业,屏蔽拖链,工业互联网,纺织机械,印刷包装,印刷,工业以太网,IOT,面板,自动化电气控制系统集成,MES制造执行系统,生产自动化,包装机械,整车厂,PROFIBUS标准模块,拖链,工业控制,高精度辅机,PROFIBUS模块,物联网网关,汽车行业,新能源,工业自动化,电源,工程机械,柜体,传感器,自动化应用,食品制药

2023-04 - 选型指南代理服务技术支持采购服务

【产品】CoolShield-Flex系列导热/EMI屏蔽复合膜，总体厚度更薄，适合于所有紧凑空间设计

Laird CoolShield-Flex是集合了热界面材料（TIM）、金属箔和导电压敏胶（CPSA）的导热/EMI屏蔽复合膜。与板级屏蔽（BLS）框架一起使用时，可以对电子设备中的集成电路进行传热和屏蔽。同时，与其他解决方案相比，CoolShield-Flex总体厚度更薄，适合于所有紧凑空间设计，例如智能手机、平板电脑和其他消费电子产品。

2020-07-01 - 新产品代理服务技术支持采购服务

BMI-S-608电气和电子设备中有害物质使用限制的RoHS法规符合性证书

Laird s.r.o. 发出的一份符合欧盟RoHS指令（2011/65/EU）的合规证书，确认其所有产品均符合该指令关于限制使用某些有害物质的要求。证书中详细列出了产品型号、描述以及不含有RoHS指令附件II中规定的有害物质的最高浓度值。证书还表明，Laird s.r.o. 正在持续监控RoHS指令的更新，并致力于研发替代工艺、物质和供应商，以确保产品质量和客户满意度。

LAIRD - 板级屏蔽,BOARD LEVEL SHIELD,BMI-S-608,ELECTRICAL EQUIPMENT,ELECTRONIC EQUIPMENT,电子设备,电力仪器设备

02-April-2024 - 测试报告代理服务技术支持采购服务

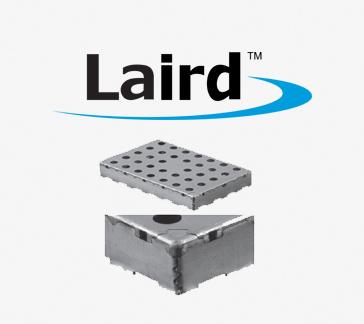

【产品】新型超薄可拆卸屏蔽罩，其顶部屏蔽可拆卸

ReCovr™是Laird公司推出的一款专有的屏蔽罩，其融合了两件式防护罩的功能，无需单独的框架和盖子。屏蔽罩采用专门设计的锁定机构，可在需要访问板级组件时方便地取下屏蔽罩。

2018-02-18 - 新产品代理服务技术支持采购服务

【选型】如何根据八大要点选择合适的屏蔽窗

Laird推出的一款由一个或多个具有导电中间层构成的屏蔽窗，几乎适用于所有视觉显示系统，例如监视器等，该屏蔽窗支持定制生产。用户可根据窗口材料、材料的颜色、尺寸、防反射、中间层、结构、垫片类型、框架表面处理这八大要点来选择合适的屏蔽窗。

2019-05-09 - 新产品代理服务技术支持采购服务

BMI-S-608板级屏蔽符合性证书REACH

Laird s.r.o. 发出一份符合REACH法规的合规证书，声明其产品符合REACH法规（SVHC 240物质）。证书中列出了不含SVHC物质的产品，以及含有SVHC物质的产品及其浓度。证书由EHS工程师Vratislav Halama签署，日期为2024年4月2日。

LAIRD - 板级屏蔽,BOARD LEVEL SHIELD,BMI-S-608

02-April-2024 - 测试报告代理服务技术支持采购服务

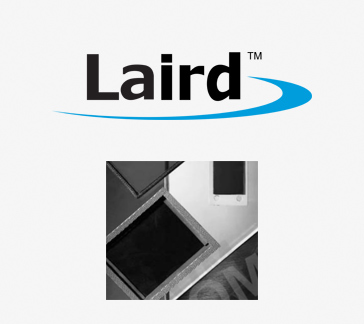

CoolShield Flex系列隔热和EMI屏蔽膜
